放頂煤液壓支架
產品介紹
技術特點
相關產品
產品介紹
產品名稱
大采高兩柱放頂煤液壓支架
適用范圍
適用于厚煤層全機械化長壁大采高 綜放工作面，煤層傾角為近水平工作面。
結構特點
1、該支架是為榆北煤業制造的第1套大工作阻力兩柱放頂煤支架；
2、配置高可靠性護幫機構、專利推桿結構；
3、采用二級尾梁放煤機構；
4、防擠后溜千斤頂特有設計；
5、整體頂梁帶伸縮梁隨行二級護幫結構；
6、立柱采用大流量供回液系統
2、配置高可靠性護幫機構、專利推桿結構；
3、采用二級尾梁放煤機構；
4、防擠后溜千斤頂特有設計；
5、整體頂梁帶伸縮梁隨行二級護幫結構；
6、立柱采用大流量供回液系統
產品規格
支架高度：3400-6300mm
工作阻力：21000kN
支護強度：1.63-1.68Mpa
中心距：2050mm
推溜力：1086KN
移架力：1841 KN
運輸尺寸：10900×1950×3400（mm）
重量：77t
操作方式：電液控制
工作阻力：21000kN
支護強度：1.63-1.68Mpa
中心距：2050mm
推溜力：1086KN
移架力：1841 KN
運輸尺寸：10900×1950×3400（mm）
重量：77t
操作方式：電液控制
技術特點

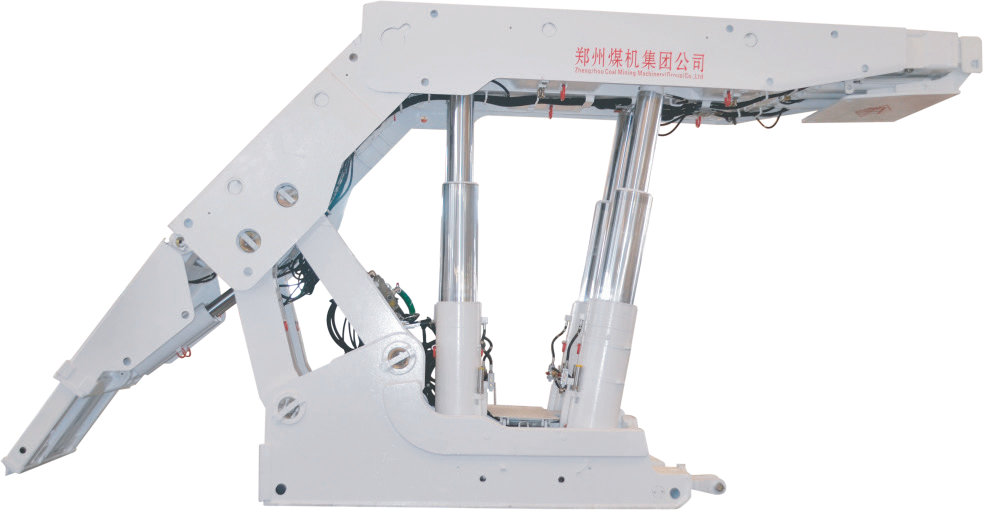

放頂煤液壓支架（四柱）ZF21000/25/45D
ZF21000/25/45D
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 中心距 | 典型架型 |
|---|---|---|---|
| 2000-3800 | 2.4-3.2 | 1250-1500 |
ZF3000/16/25 ZF3800/16.5/26 ZF3800/17/28 ZF3800/17/32 |
| 4000-5200 | ＜3.0 | 1500 |
ZF5200/16/26 ZF5200/17.5/28 |
| 3.0-4.0 |
ZF5200/19/30 ZF5200/17/32 ZF5200/17/35 |
||
| 5400-6400 | ＜3.0 | 1500 | ZF6400/17.5/28 |
| 3.0-4.0 |
ZF6400/19/30 ZF6400/17/35 ZF6400/19/38 |
||
| 6500-8000 | ＜3.0 | 1500 | ZF8000/17/28 |
| 3.0-3.5 |
ZF8000/19/30
ZF8000/20/32 ZF8000/22/35 ZF8000/18/35 ZF8000/19/38 |
||
| 3.5-4.2 | ZF8000/20/42 | ||
| 8000-10000 | 3.0-3.5 | 1500-1750 |
ZF9000/20/32
ZF9000/22/35 ZF10000/20/32 |
| 3.5-4.2 |
ZF9000/19/38
ZF9000/20/42 ZF10000/20/35 ZF10000/19/36 ZF10000/20/38 ZF10000/22/42 |
||
| ＜4.2 | ZF9000/23/47 |

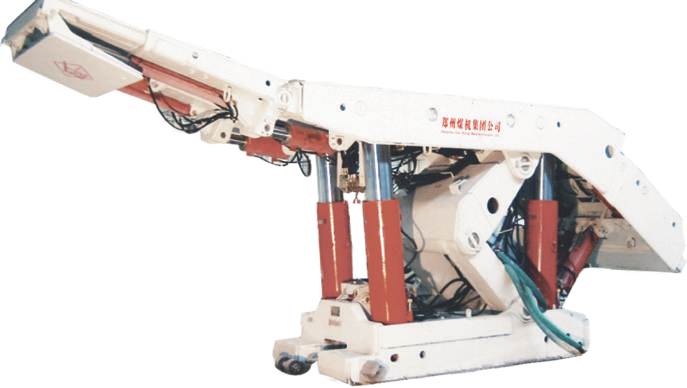

放頂煤液壓支架（四柱）ZF12000/23/35H
ZF12000/23/35H
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 中心距 | 典型架型 |
|---|---|---|---|
| 12000-14000 | 3.5-4.2 | 1750 |
ZF13000/22/35 ZF13000/23/36 ZF13000/25/38 ZF13000/22/45 |
| 15000-23600 | 3.5-4.5 | 1750 |
ZF15000/26/38 ZF15000/23/43 ZF15000/25/45 ZF18000/28/45 ZF21000/25/42 ZF21000/25/45 ZF21000/29/45 ZF23600/29/45 |

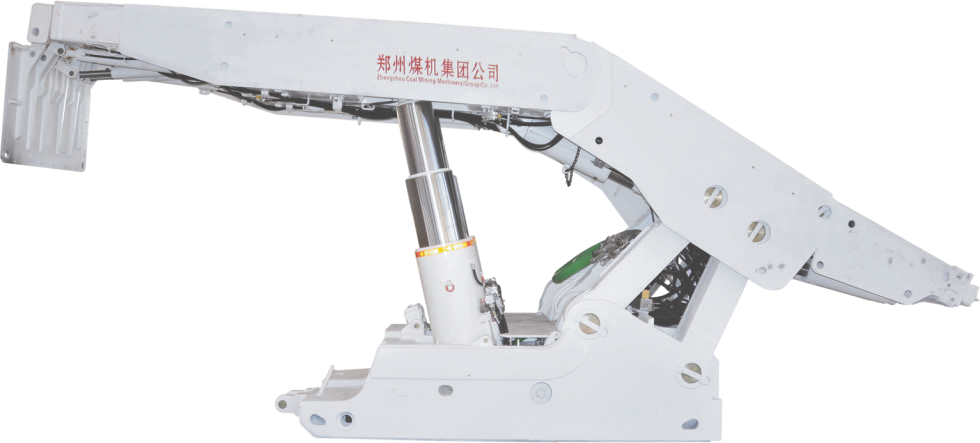

放頂煤液壓支架（兩柱）ZFY18000/25/39D
ZFY18000/25/39D
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 中心距 | 典型架型 |
|---|---|---|---|
| ＜3200 | ＜3.0 | 1500 | ZFY3200/16/26 |
| 4600-5000 | 2.5-3.0 | 1500 |
ZFY5000/14/28 ZFY5200/17/28 ZFY4800/16/30 |
| 10000-11000 | 3.5-4.0 | 1750 |
ZFY10000/20/35 ZFY10500/20/36 ZFY10000/22/40 |
| 18000 | 3.9 | 2050 | ZFY18000/25/39 |
| 21000 | 3.9 | 2050 | ZFY21000/25/39 |
| 21000 | 6.3 | 2050 | ZFY21000/34/63 |
